試験方法①

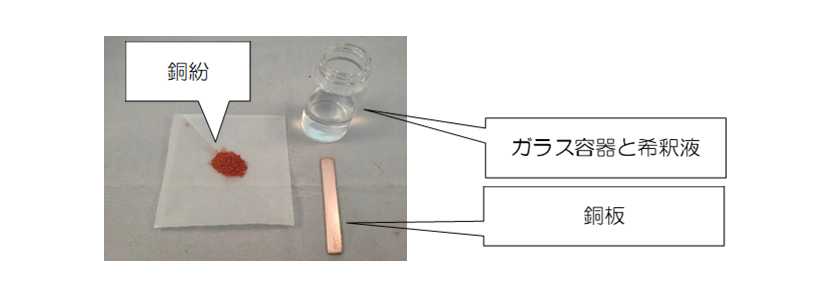

ガラス容器に各試料の30倍希釈液を30g・銅紛を2g、　銅板を1枚入れ、30℃恒温槽にて振とうし経時変化を　観察。

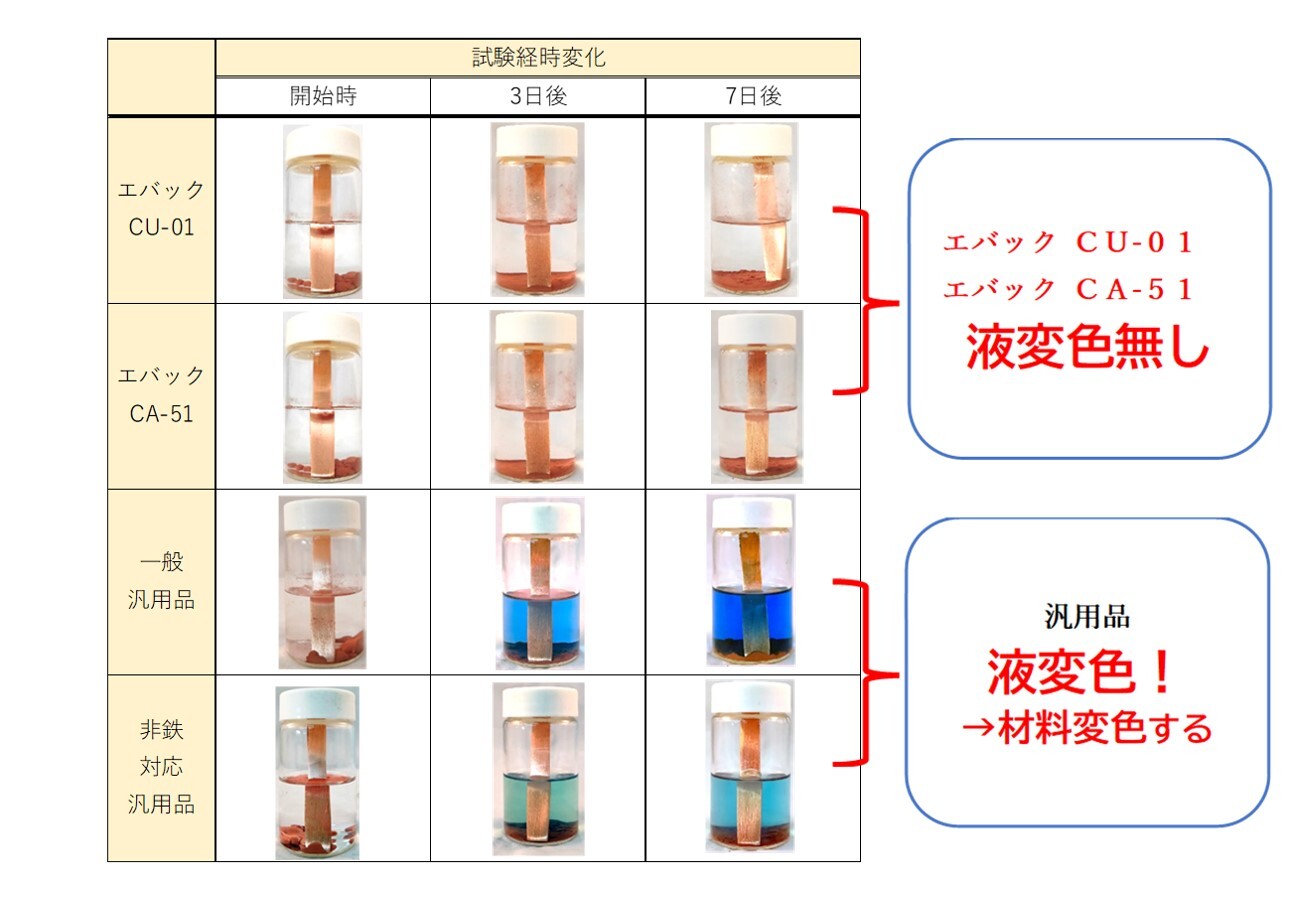

～液変色 試験結果～

エバックCU-01・エバックCA-51は液の変色は見られないが一般汎用品・非鉄対応汎用品は液の変色が見られた。

試験方法②

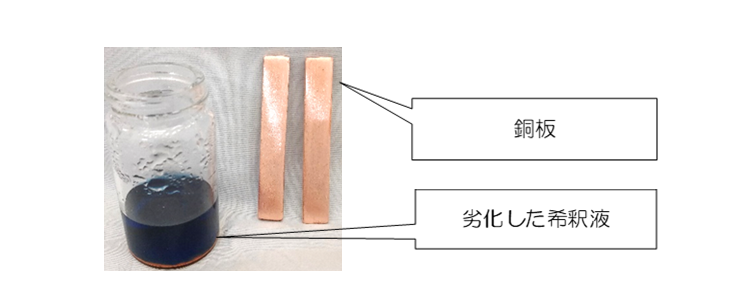

試験方法①にて1週間経過後の劣化した希釈液に磨いた銅板を2枚張り合わせて半浸漬し、50℃に加温し2時間後の銅板の状態を確認。

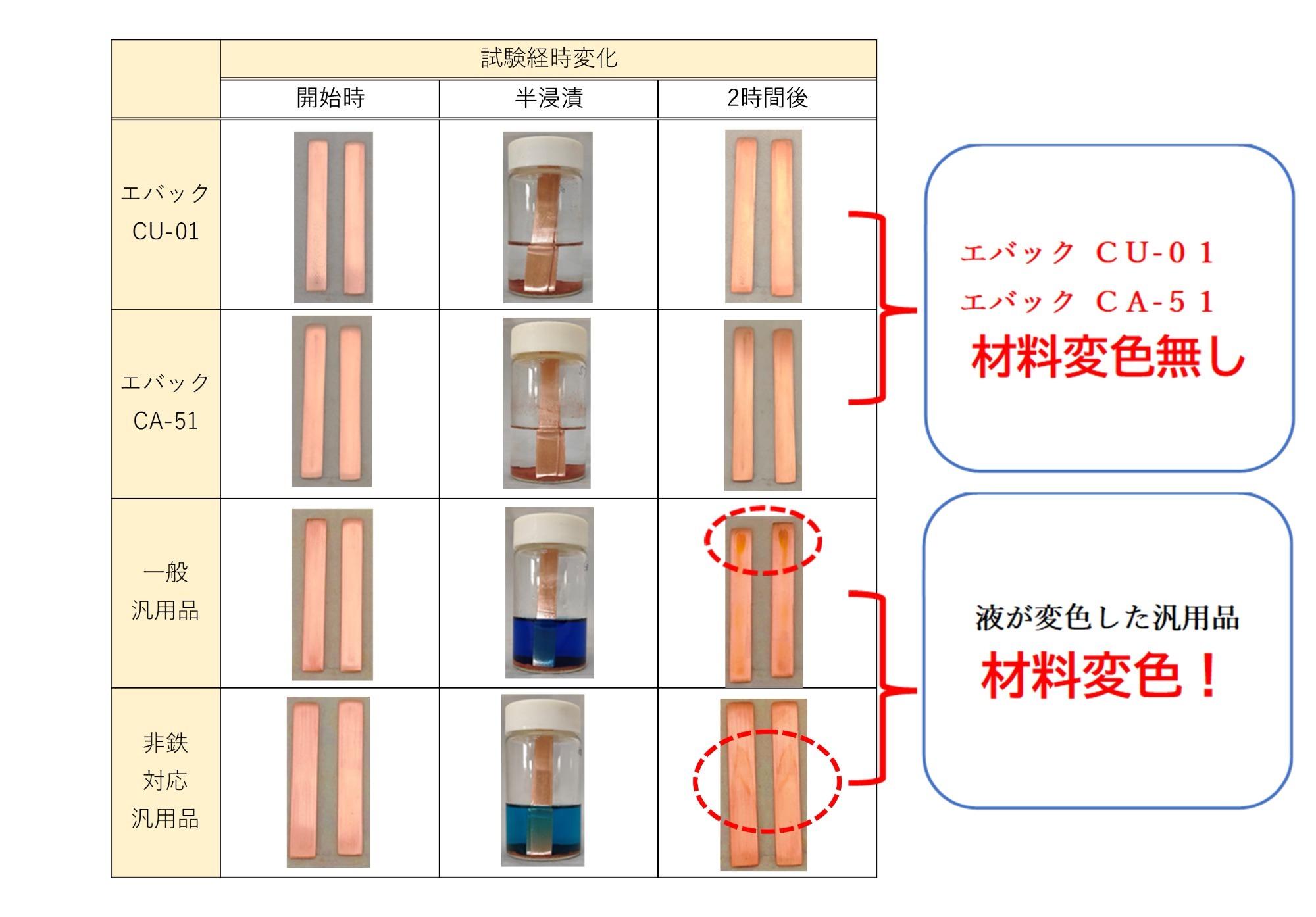

 ～銅板変色 試験結果～

エバックCU-01・エバックCA-51は銅板の変色は見られなかった。

一般汎用品・非鉄対応汎用品は銅板の変色が見られた。

液の変色が起きると材料の変色が起きるという事も今回の試験からわかった。

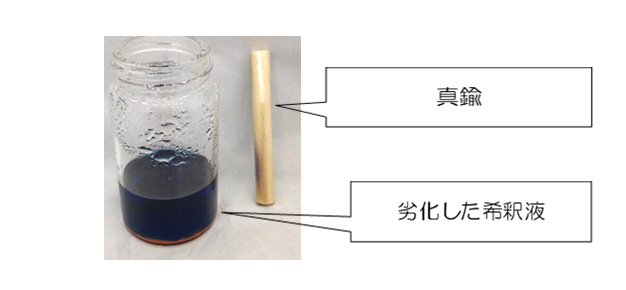

試験方法③

試験方法①にて1週間経過後の劣化した希釈液に磨いた銅板を2枚張り合わせて半浸漬し、50℃に加温し2時間後の銅板の状態を確認。

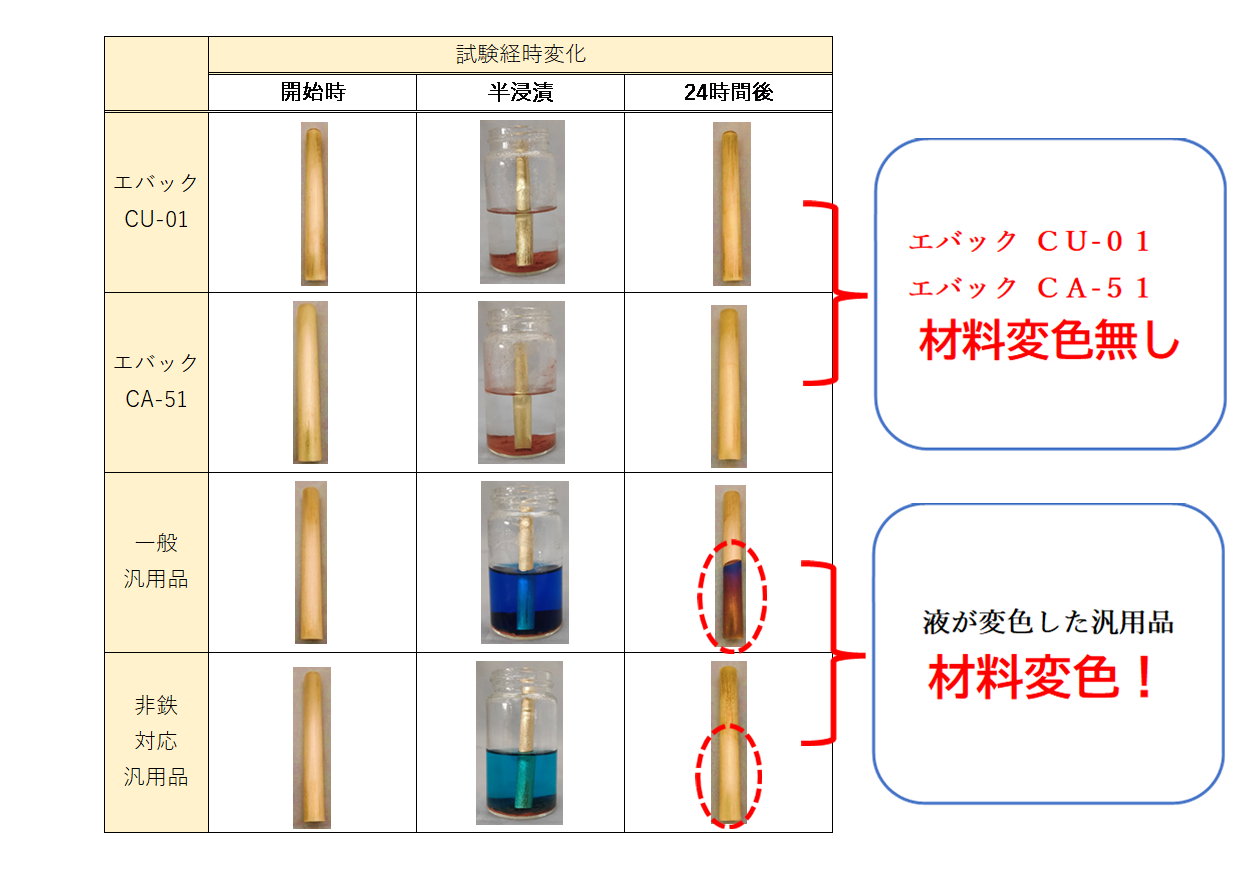

～真鍮変色試験結果～

エバックCU-01・エバックCA-51は真鍮の変色は見られなかった。

一般汎用品・非鉄対応汎用品は真鍮の変色が確認された。

銅と同様に液の変色が起きると材料の変色も起きやすくなることがわかった。

試験方法④

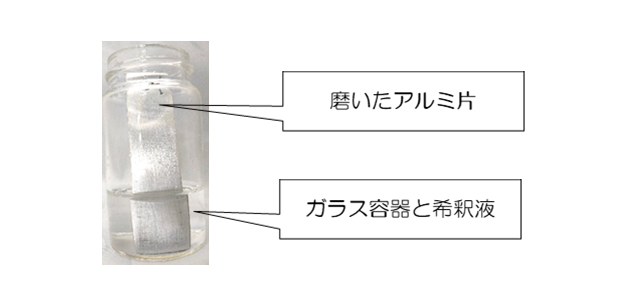

ガラス容器に10倍希釈液を20g、磨いたアルミ片、

各種を30℃で72時間半浸漬し変色を観察。

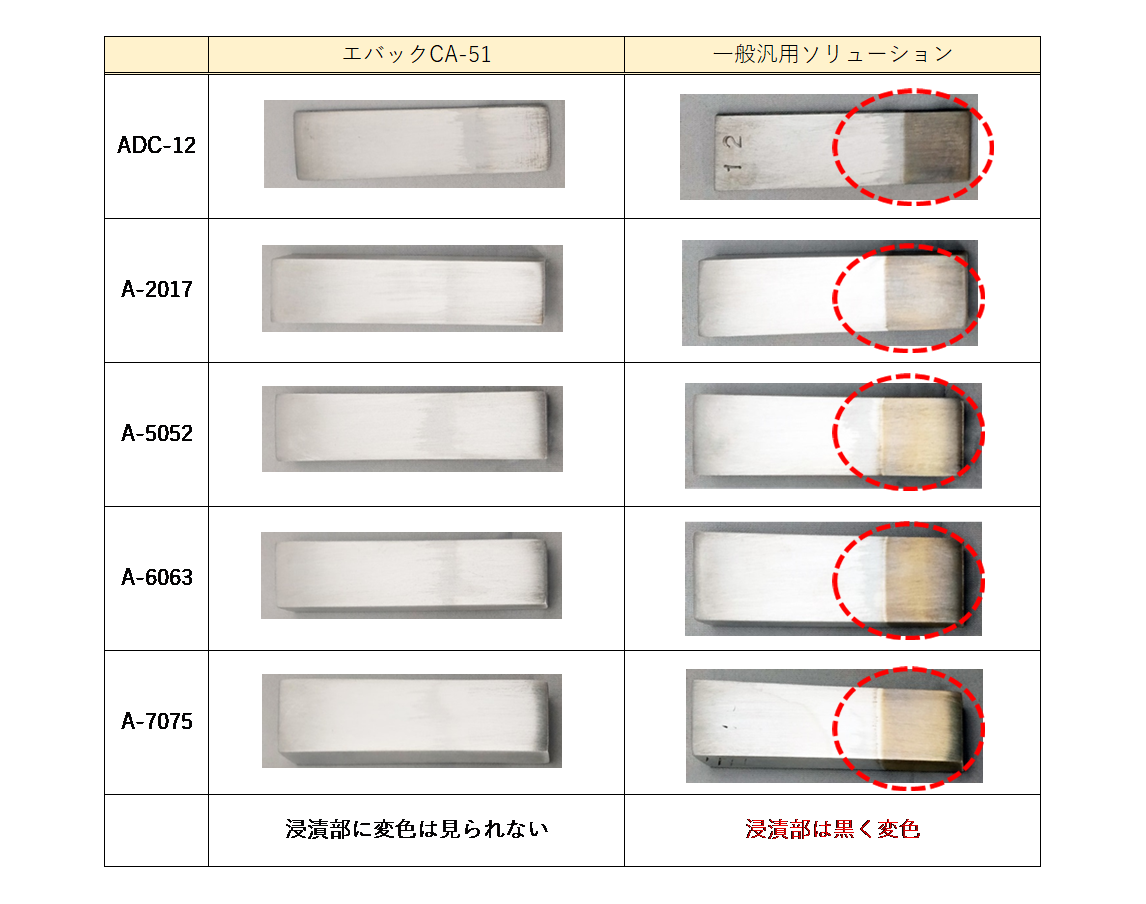

～アルミ変色試験結果～

エバックCA-51は変色は見られなかった。

一般汎用品は浸漬部全体に黒く変色が発生した。
