新商品 エバックES-80・エバックES-81
銅加工用のマイクロエマルジョンタイプです。
銅の切削・研削ををされるお客様から
①加工後ワークが変色する。
②タンク内の色が緑・青色に変色する。
色が変化するとワークの変色や液の腐敗などが起きる。
③機械周辺が汚れる。
上記の問題が発生しており、今回それらの問題を解決した製品が
"エバックES-80""エバックES-81"です。
試験方法①

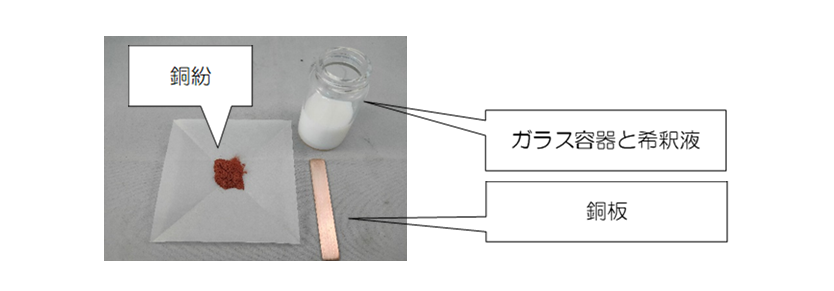

ガラス容器に各試料の30倍希釈液を30g・銅紛を2g、 銅板を1枚入れ、30℃恒温槽にて振とうし経時変化を 観察。

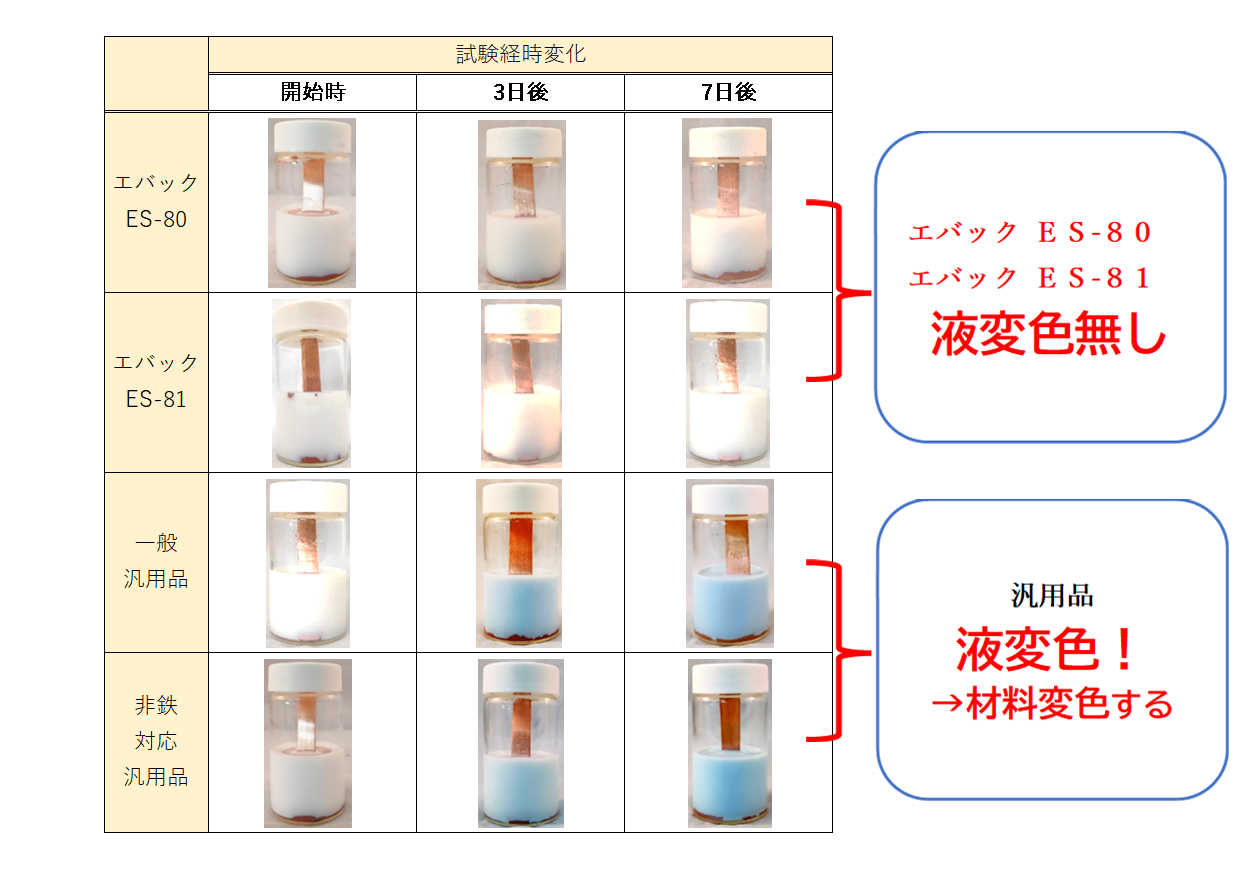

~液変色 試験結果~
エバックES-80・エバックES-81は液の変色は見られないが一般汎用品・非鉄対応汎用品は液の変色が見られた。
試験方法②

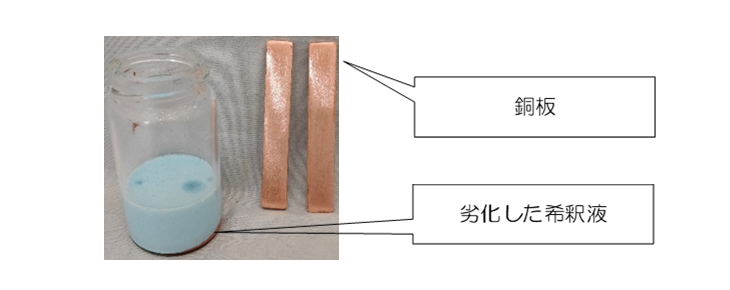

試験方法①にて1週間経過後の劣化した希釈液に磨いた銅板を2枚張り合わせて半浸漬し、50℃に加温し2時間後の銅板の状態を確認。

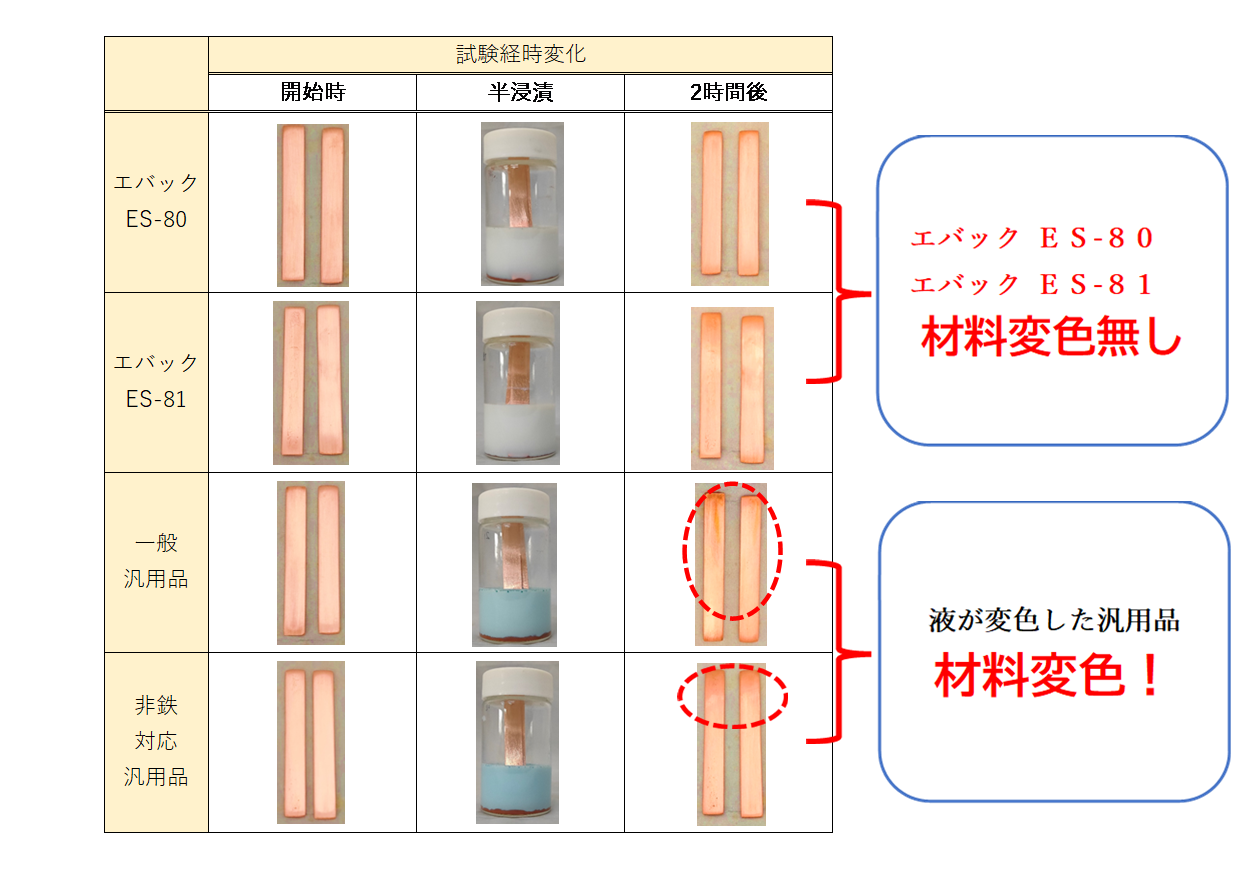

~銅板変色 試験結果~
エバックES-80・エバックES-81は銅板の変色は見られなかった。
一般汎用品・非鉄対応汎用品は銅板の変色が見られた。
液の変色が起きると材料の変色が起きるという事も今回の試験からわかった。
試験方法③

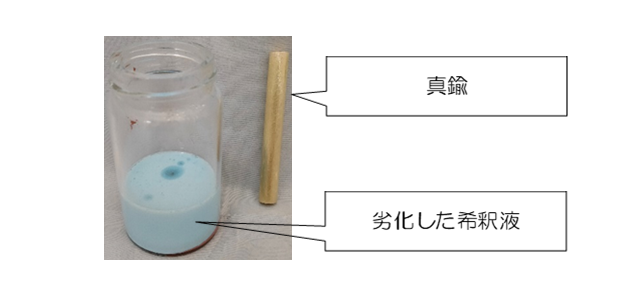

試験方法①にて1週間経過後の劣化した希釈液に磨いた銅板を2枚張り合わせて半浸漬し、50℃に加温し2時間後の銅板の状態を確認。

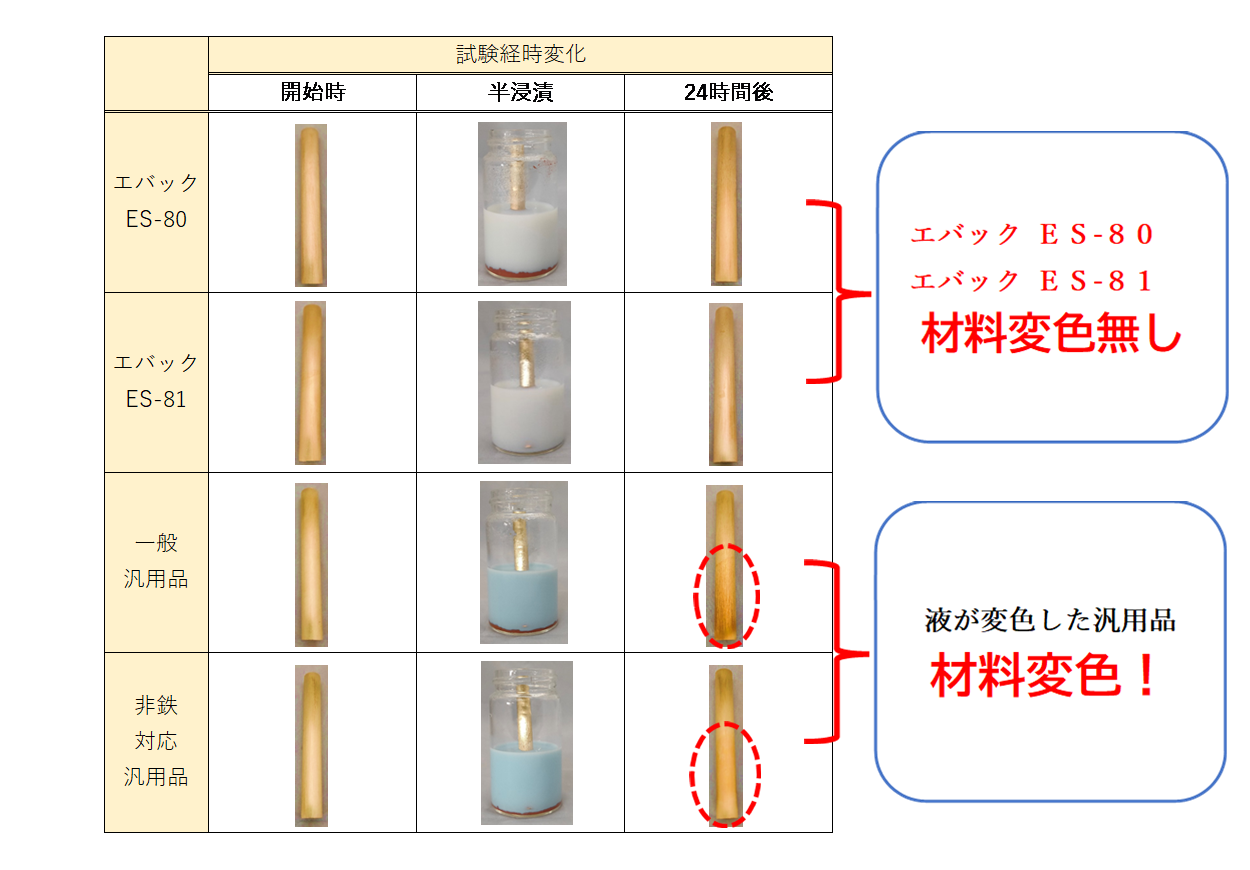

~真鍮変色試験結果~
エバックES-80・エバックES-81は真鍮の変色は見られなかった。
一般汎用品・非鉄対応汎用品は真鍮の変色が確認された。
銅と同様に液の変色が起きると材料の変色も起きやすくなることがわかった。
試験方法④

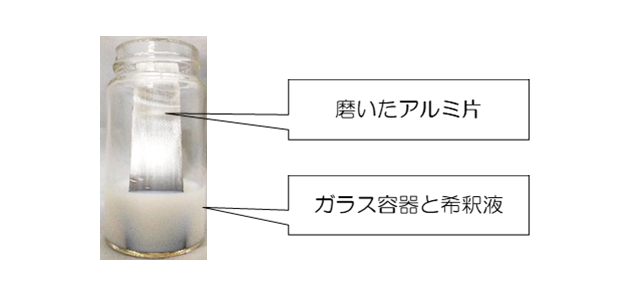

ガラス容器に10倍希釈液を20g、磨いたアルミ片、
各種を30℃で72時間半浸漬し変色を観察。

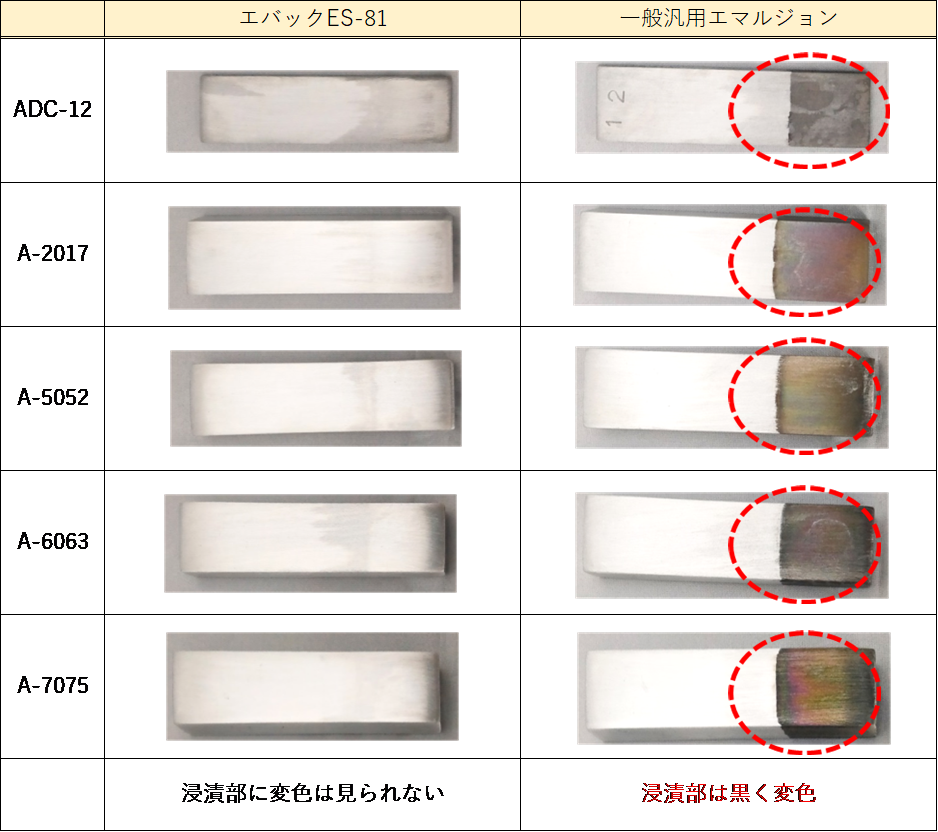

~アルミ変色試験結果~
エバックES-81は変色は見られなかった。
一般汎用品は浸漬部全体に黒く変色が発生した。
~用途・材質~
エバックES-80・エバックES-81・・・NC旋盤・MC・平面研削・円筒研削
エバックES-80・・・銅・真鍮・炭素鋼・合金鋼・ステンレス
エバックES-81・・・銅・真鍮・アルミ合金・アルミ鋳鉄・炭素鋼・合金鋼・ステンレス
